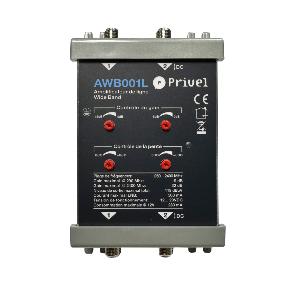

L'amplificateur PRIVEL large bande (WB) 02E/02S est prévu pour amplifier et corriger la pente d'un LNB WB. Il possède un gain de 19dB à 290MHz et 32dB à 2400MHz. Cette version peut être téléalimentée via la ligne N° 2.
Spécifications du AWB0001 (P) power
----------------------------------------------------------------------------------
Nombre d'entrée / sortie : 2/2
----------------------------------------------------------------------------------
Gamme de fréquence : 250-2400 MHz
----------------------------------------------------------------------------------
Gain d'insertion : 19dB 290MHz / 32dB 2400MHz
----------------------------------------------------------------------------------
Niveau d'entrée max. : 90dBµV (EN50083-3 35dB IMA2)
----------------------------------------------------------------------------------
Niveau de sortie max. : 118dBµV (EN50083-3 35dB IMA2)
----------------------------------------------------------------------------------
Réglage de gain : 2x 0...-15dB
----------------------------------------------------------------------------------
Réglage de pente : 2x 0...8dB (en plus de la pré-pente)
----------------------------------------------------------------------------------
Facteur de bruit : < 5dB
----------------------------------------------------------------------------------
Isolation entrée / sortie : > 40dB
----------------------------------------------------------------------------------
Perte de retour : > 12dB
----------------------------------------------------------------------------------
Courant max. pour alimentation LNB : 600mA (ligne N°2)
----------------------------------------------------------------------------------
Consommation de courant : DC 265 mA (12V DC)
----------------------------------------------------------------------------------
Dimensions : 80x137x36mm
----------------------------------------------------------------------------------
Plage de température de fonctionnement : -20 à +50 ° C |
