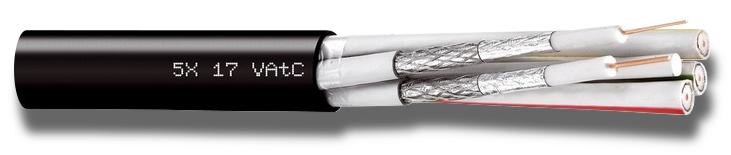

Câble multi-coaxial - 75 Ohm. Efficacité d'écran - Classe A+
Conçu pour des installations collectives satéllitaires, chaque coaxial transporte une polarité du satellite.
La gaine extérieure en matière thermoplastique noir, retardant la flamme, faible émission de fumées, résistant au rayon UV.
Spécifications générales :
----------------------------------------------------------------------------------
Gaine extérieure : 17.30 +/- 0.25 mm
Impédance : 75 Ohm +/- 3
Vitesse de propagation : 82%
Courant max : 8 A
Conducteur central : 1.00 +/- 0.02 mm (Cu)
Diélectrique : 4.8 +/- 0.10 mm (PEE)
Feuillard : 4.95 mm (Al/Pet)
Tresse : 5.43 mm 43% (Al)
Gaine individuelle : 6.60 +/- 0.10 mm (PVC)
Rayon de courbure min. : 35 mm simple / 70mm répété
Atténuations au 100M à 20°C :
----------------------------------------------------------------------------------
30 MHz (dB) : 03.80
470 MHz (dB) : 13.60
800 MHz (dB) : 18.10
2150 MHz (dB) : 31.10
Efficacité d'écran
----------------------------------------------------------------------------------
0030 - 1000MHz (dB) : >95dB
1000 - 2000MHz (dB) : >85dB
2000 - 3000MHz (dB) : >75dB |
