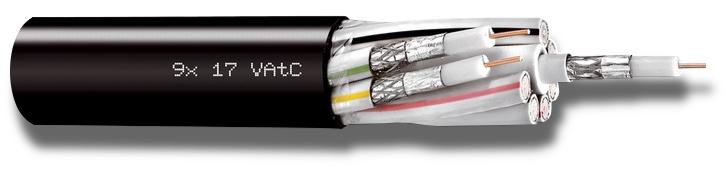

Câble multi-coaxial - 75 Ohm. Efficacité d'écran - Classe A+
Conçu pour des installations collectives satéllites et terrestres, chaque coaxial transporte une polarité.
La gaine extérieure en matière thermoplastique noir, retardant la flamme, faible émission de fumées, résistant au rayon UV.
Spécifications générales :
----------------------------------------------------------------------------------
Gaine extérieure : 25.80 +/- 0.25 mm
Impédance : 75 Ohm +/- 3
Vitesse de propagation : 82%
Courant max : 8 A
Conducteur central : 1.00 +/- 0.02 mm (Cu)
Diélectrique : 4.8 +/- 0.10 mm (PEE)
Feuillard : 4.95 mm (Al/Pet)
Tresse : 5.43 mm 43% (Al)
Gaine individuelle : 6.60 +/- 0.10 mm (PVC)
Rayon de courbure min. : 35 mm simple / 70mm répété
Atténuations au 100M à 20°C :
----------------------------------------------------------------------------------
30 MHz (dB) : 03.80
470 MHz (dB) : 13.60
800 MHz (dB) : 18.10
2150 MHz (dB) : 31.10
Efficacité d'écran
----------------------------------------------------------------------------------
0030 - 1000MHz (dB) : >95dB
1000 - 2000MHz (dB) : >85dB
2000 - 3000MHz (dB) : >75dB |
