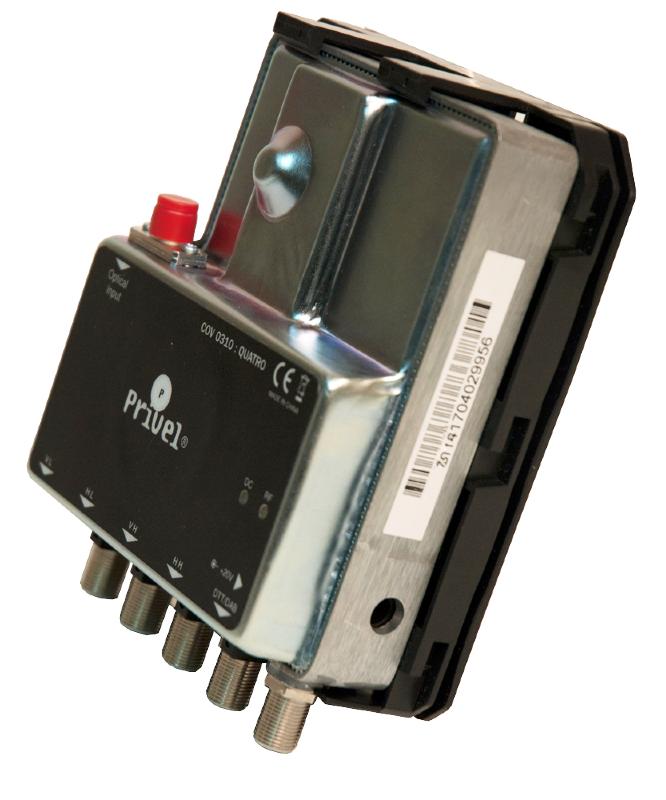

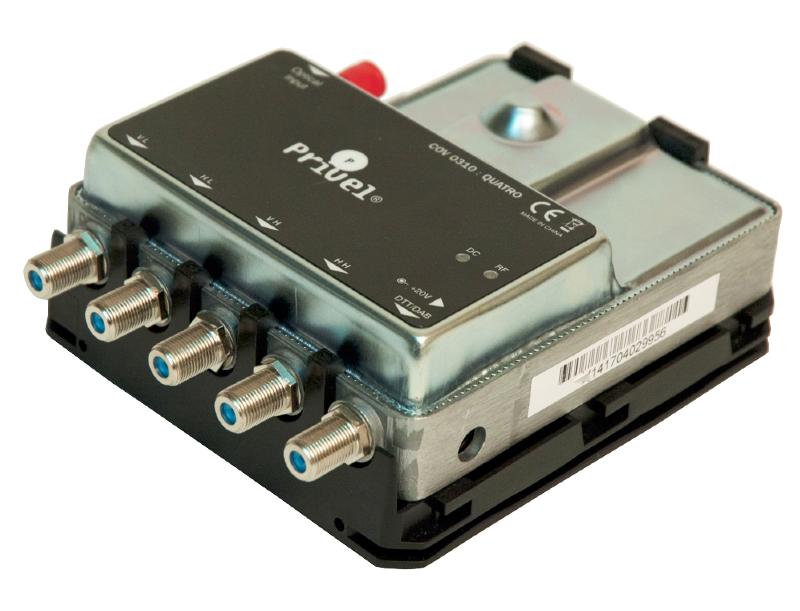

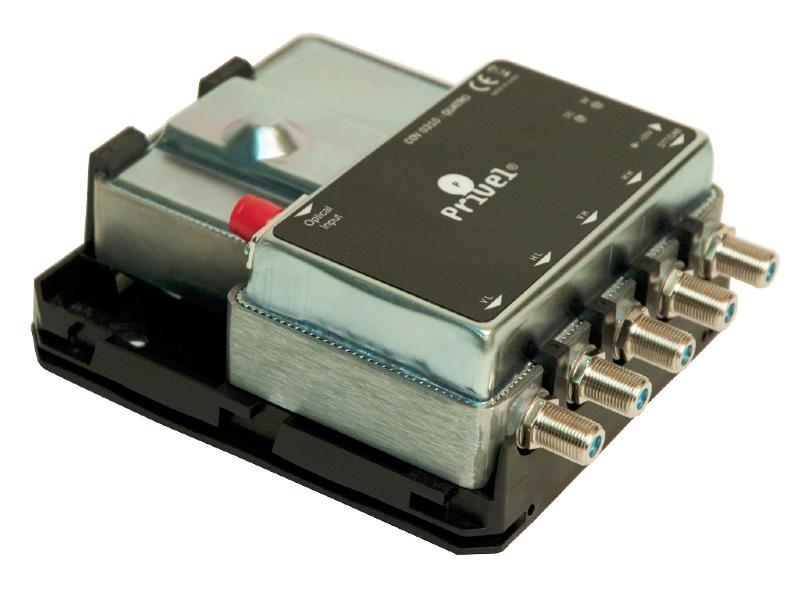

Convertisseur optique > B.I.S. quatro Sat/Terr. PRIVEL

(Code: COV0310)
Demande d'information
Convertisseur optique > B.I.S.  quatro Sat/Terr. PRIVEL
  • Convertisseur optique > B.I.S.  quatro Sat/Terr. PRIVEL
  • Convertisseur optique > B.I.S.  quatro Sat/Terr. PRIVEL
  • Convertisseur optique > B.I.S.  quatro Sat/Terr. PRIVEL
Référence produit : COV0310


Les convertisseurs optiques Twin, Quad et Quatro PRIVEL ont été développés pour s'utiliser conjointement avec le LNB OPTIQUE.
Les convertisseurs OPTIQUE (GTU: unité d'arrêt de passage) retransforme le faisceau lumière en un signal reconnaissable par n'importe quel multiswitch ou récepteur satellite standard.



Spécifications du COV0310 :

Paramètre en entrée :
Largeur de la bande en entrée :  950-5450MHz.
RLR optique : 20dB
Réseau optique passif SML : min. 0dBm max. -13dBm (94 à 107dBµV)
Réseau optique passif STD : min. -18dBm max. -14dBm (88 à 93dBµV)
Puissance globale de l'équivalent en RF : min. -60dBm max. -20dBm
Niveau nominal transpondeur SAT : min. -80dBm Max. -40dBm.
(Niveau maxi correspond à la perte mini optique, niveau mini correspond à la perte maxi optique).
--------------------------------------------------------------------------

Paramètre de sortie :
Horizontale bande haute : 1100-2150MHz
Verticale bande haute : 1100-2150MHz
Horizontale bande basse : 950-1950MHz
Verticale bande basse : 950 -1950MHz
Impédance : 75 Ohms
Perte de retour : 10dB
Gain de la bande : 5dB
Gain a travers 30MHz : 1dB
Niveau de sortie nominal par transpondeur : -65dBm à -25dBm (40 à 86dBµV)
Facteur de bruit en gain maxi. : 4dB
OIP3 : +5dBm
Isolation entre sortie : 30dB
Puissance IN de la bande : -25dBc
Puissance OUT de la bande : -60dBm
Puissance LO : -50dBm
Bruit de phase intégral (1KHz à 13MHz) : 4°RMS
--------------------------------------------------------------------------

Consommation (mA à 12V) : <150mA
Dimensions : 161 x 88 x 30 mm
Température de Fonctionnement : 0 à 50°C.
