Référence produit : LNB0300

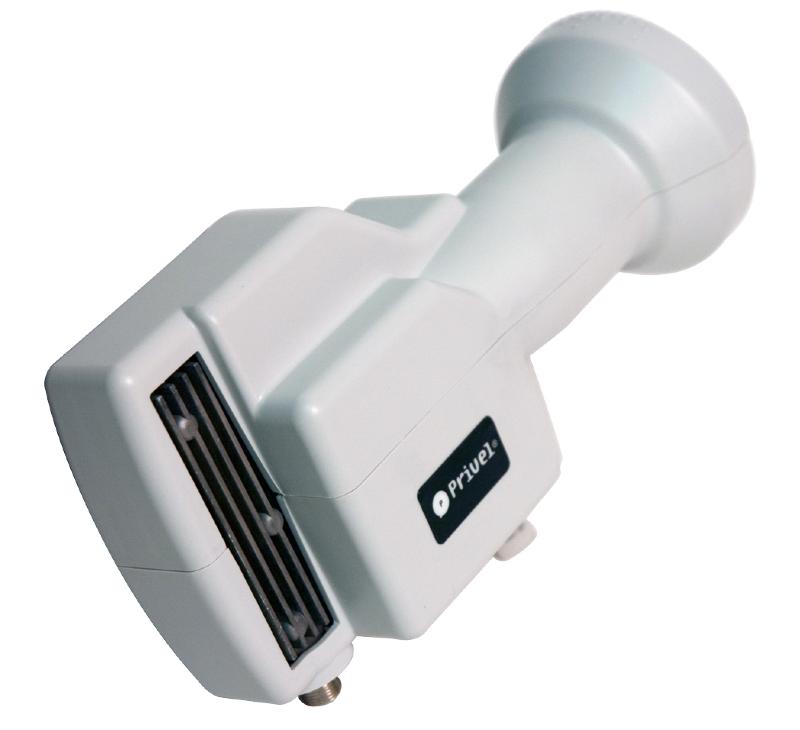

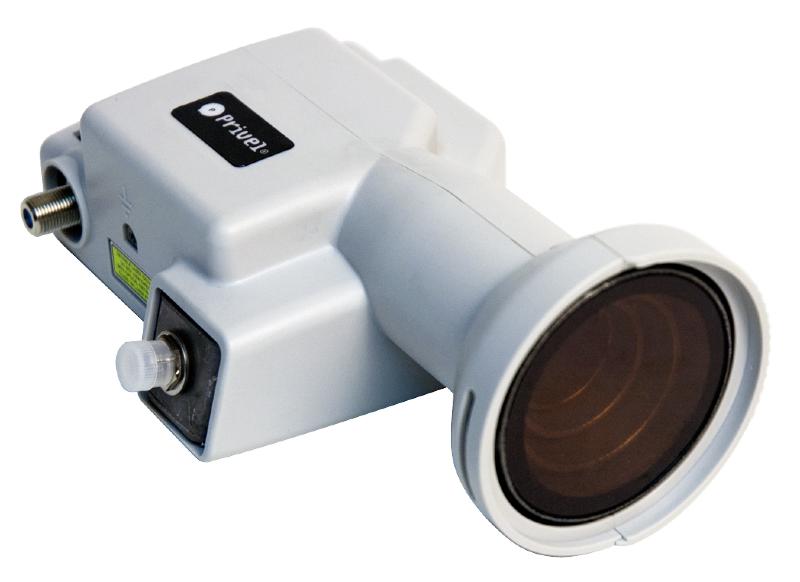

Le LNB optique PRIVEL est à la fois convertisseur et émetteur optique.
La converstion permet de transposer les 4 polarités satellitaires en une seule. La polarité unique obtenue est ensuite envoyée dans une fibre optique grâce à l'émetteur embarqué.
Spécifications du LNB0300 :
Fréquence d'entrée : 10.7 - 12.75 GHz
Fréquence de sortie : 950 -5.45GHz
--------------------------------------------------------------------------
Modulation laser de sortie : 1310nm
Puissance optique en sortie : +7dBm (114dBµV)
Facteur de bruit : 0.7dB à 25°C
Isolation polarité inversée (cross polar) : 30dB/mini 25dB
--------------------------------------------------------------------------
Facteur de bruit typique : 25°C 0.5dB
Facteur de bruit maxi : 25°C 1.1dB
Gain maxi : 72dB - Mini 62dB
Bruit de phase :
1 KHz -55dBc/Hz 10KHz -80dBc/Hz 100KHz -100dBc/Hz 1MHz -110dBc/Hz
Connecteurs : F type DC et FC/PC optique
Stabilité d'oscillateur local :
Initial : + ou - 1MHz
-40° à +60°C: + ou - 2MHz
dérivation après vieillissement total (10ans) : + ou - 4MHz.
Consommation : <450mA
Réjection vidéo : 40dB min.
Isolation cross polar : typique 30dB / min. 25dB.
Entrée DC : Femelle Type F
Sortie optique : FC/PC
Tension nominale : 12V
Rendement après modulation (950-3000MHz 3400MHz-5450MHz) : -25dB
|
